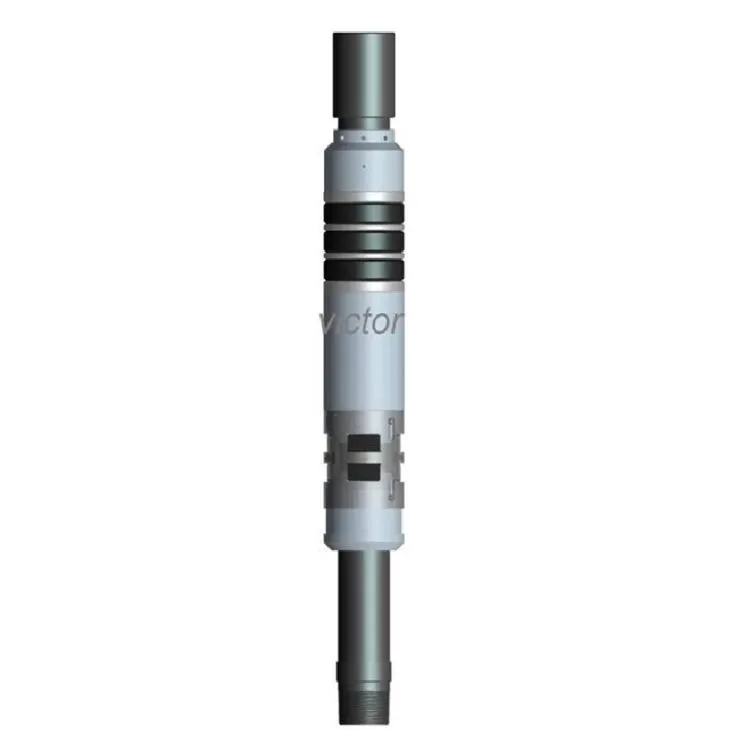

Однорядные эксплуатационные пакеры серии VP

Одноколонные эксплуатационные пакеры серии VP представляют собой одинарные пакеры с гидравлической установкой, используемые для добывающей скважины. Когда пакер передается и спускается в НКТ, давление в НКТ приводит к смещению пакера, тем самым герметизируя насосно-компрессорную колонну и кольцевое пространство обсадной колонны.

Отправить запрос

Теперь говорите

Внедрение продукции

Описание

Одноколонные эксплуатационные пакеры серии VP представляют собой одноколонны гидравлически устанавливаемые пакеры, используемые для эксплуатационных скважин. Когда пакеры передаются и заходят в НКТ,создание давления в насосно-компрессорных трубах приведет к установке пакера и, таким образом, к уплотнению кольцевого пространства НКТ и обсадной колонны.Aпри прямом натяжении трубы срезные штифты разрезаются для высвобождения. Этот пакер отличается регулируемым усилием срабатывания, компактной конструкцией ипредотвращение преждевременного схватывания.Этот продукт можно использоватьдлязаканчивание вертикальной скважины или скважины с большим наклоном.

Функции

· Надежный и компактный дизайн

· Усилие отжима регулируется путем регулировки количества установленных срезных штифтов

· Выбор материала для эластомера: нитрил, HNBR и афлас.

· Подбор материала корпуса; AISI4140, 9Cr1Mo, 13Cr и S13Cr

· Устанавливается путем нагнетания давления в трубке

· Рабочее давление 5000 фунтов на квадратный дюйм

· Доступны все типы ниток

технические параметры

Код	Трубканормы	Нормы обсадных труб	Кожухмасса(столовые ложки)	ID(in.[мм])	OD (дюймы [мм)	Рабочее давление (фунт / кв. дюйм)
ВП-23/8-51/2	2 3/8	5.1/2	14-17	1.97[50.04]	4.625[117.48]	5000
ВП-27/8-65/8	2 7/8	6.5/8	24-28	2.37[60.3]	5.54[140.72]	5000
ВП-27/8-7	2 7/8	7	26-32	2.37[60.3]	5.54[140.72]	5000
ВП-2 7/8-7	2 7/8	7	20-26	2.37[60.3]	5.84[148.46]	5000
ВП-31/2-7	3 1/2	7	23-29	2.9[73.66]	5.84[148.46]	5000
ВП-3 1/2-9 5/8	3 1/2	9.5/8	40-53.5	2.92[74.2]	8.3[211:1]	5000
ВП-4 1/2-9 5/8	41/2	9.5/8	40-53.5	3.89[99]	8.3[211:1]	5000
